HTJS-1聚羧酸系高性能减水剂（标准型）是我公司研发生产的最新一代高性能减水剂。该产品具有掺量低、减水率高，与各种水泥的相容性好、能有效控制混凝土泌水和离析，大幅度提高混凝土的早期、后期强度等特点；掺入本产品可大大提高混凝土的流动性，改善混凝土的和易性及物理力学性能，提高工程质量。该产品不含甲醛，生产过程无污染，符合ISO14000环境保护管理国际标准，是一种绿色环保产品。

（１）广泛用于工业与民用建筑、市政工程、水利水电工程、道路与桥梁、港口码头、机场、高速铁路、地铁等领域；
（２）适宜配制普通强度混凝土、高强混凝土、自密实混凝土、清水混凝土、高耐久型混凝土等；
（３）用于自然养护和蒸汽养护的混凝土及制品；
（４）可与矿物掺合料（粉煤灰、硅灰等）一起使用，配制高性能混凝土。

（１）良好的减水率：该产品在低掺量下具备良好的减水性能，在高强度等级混凝土（C50以上）中效果尤为显著，其最高减水率可达40%；
（２）优良的保塑性能：由于外伸高分子侧链的空间位阻作用有效阻碍了水泥粒子之间的二次团聚，因此该产品具有高分散性能并可长时间的保持，实现了混凝土拌合物优良的保塑能力；
（３）良好的早强和增强效果：在相同条件下，掺加该产品后的混凝土，大幅度提高混凝土早期和后期的强度，早强和增强效果高于其他类型的高效减水剂；
（４）大幅度提高混凝土耐久性：本产品碱含量低，同时由于其为引气型减水剂，故显著的降低混凝土碱集料反应，提高混凝土的抗冻融能力和防腐能力；
（５）变形稳定性：掺加该产品后的混凝土有效改变了混凝土收缩和徐变性能，具有良好的高尺寸稳定性，降低裂缝风险；
（６）优异的保水性能：掺加该产品后的混凝土比基础产品泌水明显减少，并且无离析，更容易实现施工作业。

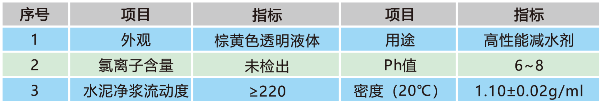

（1）匀质性指标：

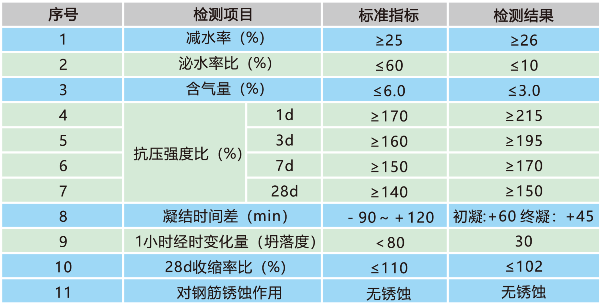

（2）掺 HTJS-1型聚羧酸系高性能减水剂（标准型）的混凝土性能指标：

　　　注1： 该产品折算为20％的含固量计算，掺量为水泥重量的0.5％～1.5％；一般推荐掺量1.0%;
　　　注2： 指标依据：GB 8076-2008《混凝土外加剂》；GB/T 8077-2012《混凝土外加剂匀质性试验方法》。

　　HTJS-1聚羧酸系高性能减水剂（标准型）的一般掺量为胶凝材料总重量的0.5％～1.5％（折算20%含固量时掺量）；在配置高强混凝土时，掺量可至2.0%；具体掺量应通过试验确定；
　　加入方式：本品可与拌合水同时加入到砂、石、水泥及拌合物中，共同搅拌到规定时间；或将本品与水拌匀后加入搅拌机中或先加部分水搅拌后再加减水剂和余下的水；
　　使用前建议：进行配合比试验，确定最佳掺量；
　　不可与萘系产品混用；
　　与其他外加剂混用时必须进行试验。

　　本产品采取塑料桶密封包装，规格为25Kg、50Kg、200Kg、1000 Kg，或根据客户要求包装；
　　本产品在0℃时，可能会凝固，但经解冻及拌匀后，其性能可恢复；
　　在储存与运输过程中，应保持在0℃以上；并应置于阴凉干燥处储存；
　　本产品为非易燃、易爆水溶性溶液，无腐蚀、无毒害作用；
　　本产品保质期为1年，如超过期限，经检验合格后仍可使用。
