HTPZ系列混凝土膨胀剂（抗裂剂）是中国建筑材料科学研究院在原UEA膨胀剂基础上研制成功的最新产品。用回转窑高温煅烧制得膨胀熟料，配入适量优质石膏及改性组份，按照特定工艺共同粉磨而成，是一种高性能、低掺量、低碱含量的硫铝酸盐类混凝土膨胀剂。其配制的补偿收缩混凝土可减免混凝土结构物因干缩和冷缩产生有害裂缝，克服结构渗漏问题（结构自防水），以及解决钢筋混凝土超长结构无缝施工的难题。

　　可应用于混凝土刚性结构自防水、超长结构无缝施工及大体积混凝土裂缝控制等方面：
（1）配制抗渗混凝土可用于地下及有防水要求的建筑：如地下室、地铁、隧道、蓄水池、贮罐、大坝等；
（２）配制补偿收缩混凝土可用于地上有防裂要求的大型钢筋混凝土工程，如混凝土地面、飞机跑道、货场、停车场、大体积混凝土构筑物及要求少留收缩缝的大面积工程；
（３）配制防渗砂浆、防潮砂浆用于厕浴间等防水工程；
（４）本产品不得用于长期处于80℃以上的工程或部位。

（１）低碱含量。所用原料中少有K+、Na+离子，因而产品总碱量小于0.30%；
（２）水化反应活性高，反应期短。宏观表现为膨胀剂稳定期短，一般水中14天后，不再有明显膨胀，因而对混凝土早期强度无明显影响，对后期强度有增强作用；
（３）钢筋约束条件下，微膨胀在混凝土中建立0.2～0.7Mpa的自应力值，提高抗裂能力；
（４）微膨胀提高混凝土致密性，抗渗指标可达S20以上，抗冻及抗腐蚀性能也显著提高；
（５）无氯离子，对钢筋无锈蚀，对贮水池之水质也无影响；
（６）建议掺量。HTPZ掺量必须按照《混凝土膨胀剂应用技术规范》中的试验方法，使用实际工程原材料，进行限制膨胀率试验，已达到工程设计的限制膨胀率和强度指标。

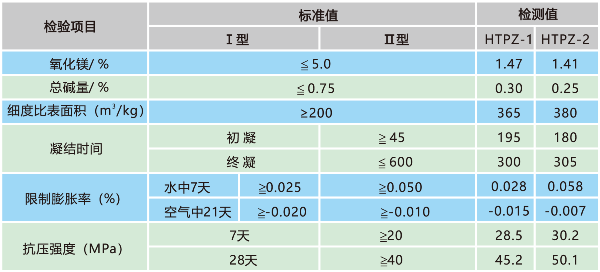

　　本品符合标准GB23439-2009的要求，测试结果如下：

　　配制补偿收缩混凝土配合比设计与普通混凝土基本相同，水胶比根据混凝土坍落度要求调整，一般不宜大于0.5；
　　混凝土膨胀剂加入量按下式计算，即：掺量＝Z/（C＋Z+F），式中：C-水泥，Z-HTPZ系列混凝土膨胀剂（抗裂剂），F-粉煤灰等活性混合材；
　　HTPZ系列混凝土膨胀剂（抗裂剂）可直接与水泥、砂、石等一起掺入混凝土中，因用途不同掺量（内掺，等量替代胶凝材料）如下：
　　防水砂浆：掺量6～10%左右；
　　钢筋混凝土：6～10%，各工程部位掺量应据试验确定；
　　填充性混凝土：10～12%，如钢管混凝土、灌注桩等。
　　掺HTPZ系列混凝土膨胀剂（抗裂剂）混凝土强度等级一般不低于C25，每方混凝土中胶凝材料用量≧300kg，水泥标号≧32.5#，砂浆强度不低于10MPa；
　　混凝土搅拌时间应比常规延长10～30秒。膨胀剂准确计量，配料计量误差≦±1%；
　　混凝土运输、震捣和普通混凝土一样，不能漏震、欠震、过震。浇筑后及时养护，时间不少于14天，养护期内保持湿润，特别要加强早期养护，防止混凝土早期脱水；
　　掺HTPZ系列混凝土膨胀剂（抗裂剂）的钢筋混凝土结构伸缩缝间距可延长到60M以上，采用无缝设计施工技术，可取消后浇带（沉降后浇带除外）；
　　HTPZ系列混凝土膨胀剂（抗裂剂）可与其它外加剂复合使用，使其具有泵送、早强、缓凝和防冻的功能，但要经过适应性试验。

　　外观形状：灰色粉状材料，容重2.8-3.0g/cm3；
　　产品包装：25kg/袋，储存及运输时，要防止淋雨、受潮；
　　产品保质期有效期为半年，过期应重新进行物理性能检验。
